RocketMQ存储设计剖析

2021-12-05

最近在内部准备一个消息中间件的实践分享，顺便整理下RocketMQ的存储设计。存储设计是整个Broker最为重要的部分之一，好比你着手了解一个业务系统的逻辑时，如果先了解其DB表结构设计，再去理解业务代码逻辑就容易的多了。本文通过本地实验及相关文档参考，整理其核心概念的存储设计。

存储流程简介

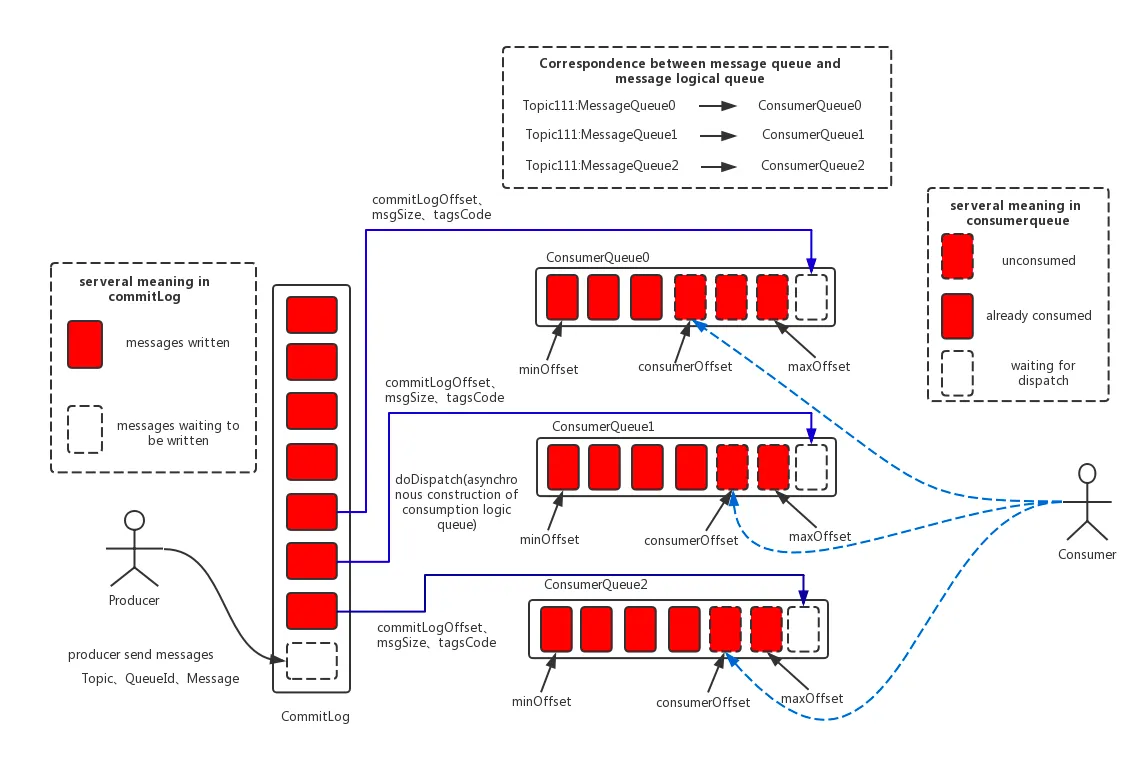

首先结合官方文档的图片对消息存储的流程有个大致的了解：

所有生产者都会往Broker指定的Topic发消息，在Broker收到消息后，无论消息属于哪个Topic，都会封装成一个标准格式后追加存储到一个CommitLog文件上。
存到到CommitLog文件后Broker会将这条消息在CommitLog的物理位置追加存储到一个ConsumeQueue的文件上，每个Topic都有多个ConsumeQueue，默认Broker在追加存储时会轮询这个Topic下的所有ConsumeQueue文件。

通过以上了解可以得知，其实CommitLog是消息的物理存储，而ConsumeQueue是消息的逻辑存储，类似于索引文件。另外在RocketMQ还提供了消息Key查询的功能特性，其实现也是在消息持久化后生成的索引文件IndexFile，在上图没有所有说明。

存储目录结构

RocketMQ的每个Broker启动后，会创建相应的存储目录来存储消息，默认目录在~/store，以下为其存储层级结构：

store
├── abort
├── checkpoint
├── commitlog
│   ├── 00000000000000000000
│   └── 00000000001073741824
├── config
│   ├── consumerFilter.json
│   ├── consumerFilter.json.bak
│   ├── consumerOffset.json
│   ├── consumerOffset.json.bak
│   ├── delayOffset.json
│   ├── delayOffset.json.bak
│   ├── subscriptionGroup.json
│   ├── topics.json
│   └── topics.json.bak
├── consumequeue
│   └── TopicTest
│       ├── 0
│       │   └── 00000000000000000000
│       ├── 1
│       │   └── 00000000000000000000
│       ├── 2
│       │   └── 00000000000000000000
│       └── 3
│           └── 00000000000000000000
├── index
│   └── 20211204001412810
└── lock

CommitLog设计

CommitLog是一种常见的设计思想，相关内容可以通过Martin Fowler的Write-Ahead Log了解，RocketMQ的CommitLog设计在里面都有相应的体现，如：1）为了防止单个CommitLog文件过大，RocketMQ对CommitLog文件做了分段拆分，默认1个文件为1GB。2）为了防止CommitLog文件无限追加导致存储不足，RocketMQ默认值保留3天的数据，超期的CommitLog会被清理删除。

CommitLog每个文件都以字节的offset来命名，从0开始（固定长度，左边做0填充），如第2个文件名可以通过计算获得，依此类推。

1GB = 1 * 1024 * 1024 * 1024 Byte = 1073741824 Byte

➜  ll store/commitlog
total 376
-rw-r--r--  1 nisiyong  staff   1.0G Dec  4 00:14 00000000000000000000
-rw-r--r--  1 nisiyong  staff   1.0G Dec  4 00:14 00000000001073741824

每条消息的编码格式如下表格，并追加到对应的CommitLog文件上，通过表格可得知每条消息的其中的固定部分占90个字节。

顺序	字段名称	数据类型	字节数	字段说明
1	MsgLength	Int	4	消息总长度
2	MagicCode	Int	4	魔数，固定值0xdaa320a7
3	BodyCrc	Int	4	消息内容CRC校验码
4	QueueId	Int	4	消息的ConsumeQueue的ID
5	Flag	Int	4	消息FLAG，RocketMQ不做处理，供应用程序使用
6	QueueOffset	Long	8	消息在ConsumeQueue上的偏移量
7	PhysicalOffset	Long	8	消息在CommitLog上的偏移量
8	SysFlag	Int	4	消息系统FLAG，如是否压缩，是否为消息等
9	BornTimestamp	Long	8	消息在客户端的生成的时间
10	BornHost	Long	8	消息在客户端的IP:PORT
11	StoreTimestamp	Long	8	消息在服务端Broker的存储时间
12	StoreHost	Long	8	消息在服务端Broker的IP:PORT
13	ReconsumeTimes	Int	4	消息的重试次数
14	PrepareTransactionOffset	Long	8	事物消息的偏移量
15	BodyLength	Int	4	消息体的长度
16	Body	byte[]	array size	消息内容
17	TopicLength	byte	1	Topic的长度
18	Topic	byte[]	array size	Topic名称
19	PropertiesLength	byte	1	扩展属性长度
20	Properties	byte[]	array size	扩展属性内容

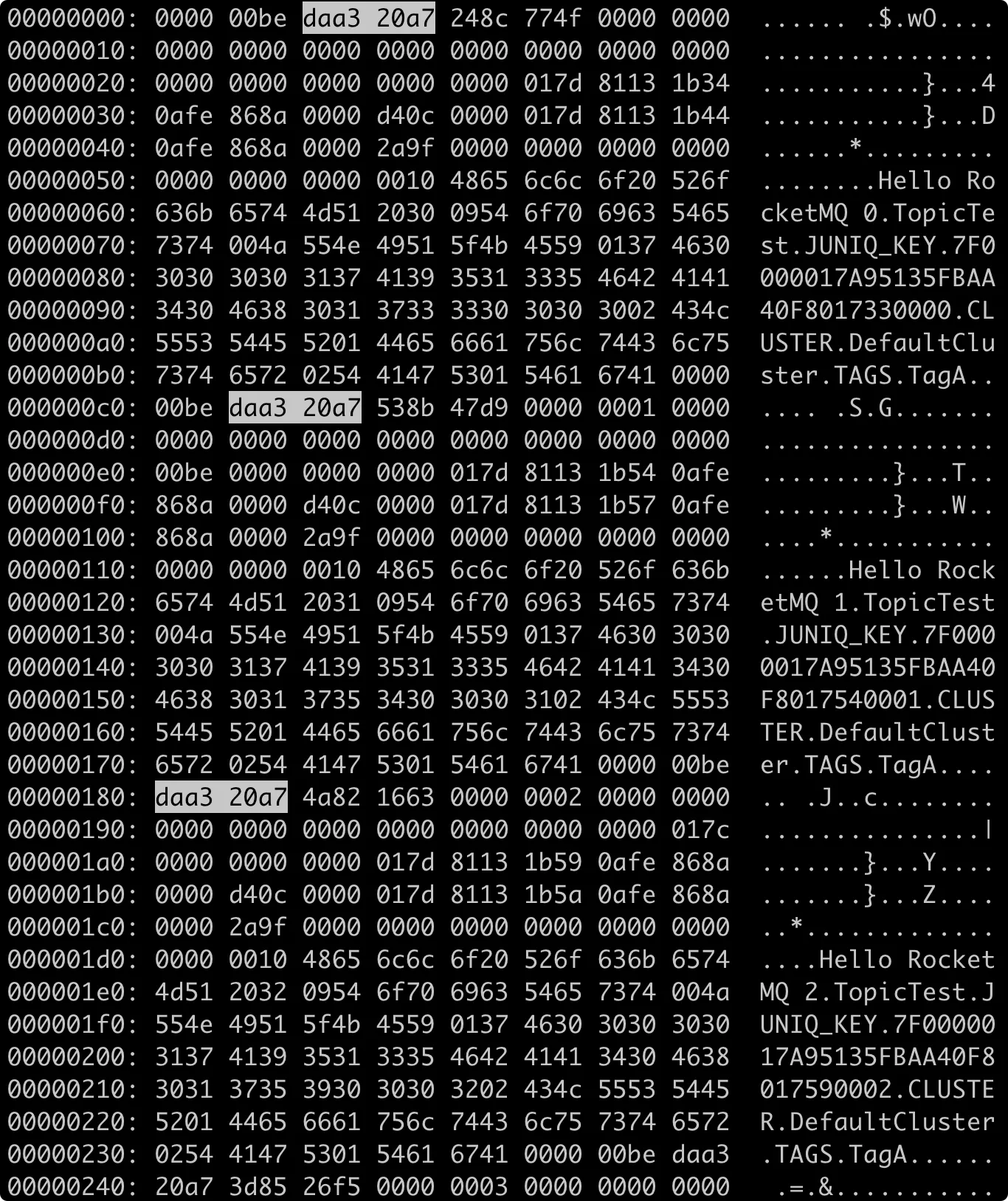

如下是本地磁盘的通过xxd命令获取的commitlog二进制文本信息，通过魔数daa320a7可以区分出每一条消息的大致位置。

ConsumeQueue设计

RocketMQ创建Topic时都会指定需要几个Queue，这些Queue会均衡的分配到各个Broker服务器上。Queue在Topic目录下，名称也类似commitlog按offset来命名。

ConsumeQueue文件主要存储消息的摘要信息，在commitlog之上多了一层逻辑层抽象，便于Topic隔离维护等

默认1个ConsumeQueue文件包含30w个条目，每个条目大小固定共20个字节，结构如下：

顺序	字段名称	数据类型	字节数
1	CommitLogOffset	Long	8
2	MsgLength	Int	4
3	TagHashCode	Long	8

通过计算可得知1个ConsumeQueue文件写满后大小约5.7MB

➜  ll store/consumequeue/TopicTest/0
total 11720
-rw-r--r--  1 nisiyong  staff   5.7M Dec  4 00:14 00000000000000000000

IndexFile设计

RocketMQ为了方便消息检索，支持了用户在发送消息时设置自定的Key，消息在服务端根据Key进行索引构建，在后续的控制台可以通过该Key来查询该消息。

Broker端的IndexFile就是这些Key的索引文件，与上述的文件命名不同，IndexFile是更加时间戳来命名的，方便后续结合时间维度来查询。每个IndexFile由以下3部分组成：

IndexHeader，共40个字节
SlotTable，每个Slot占4个字节，存放消息Key的hashCode，默认1个IndexFile有500w个Slot
IndexItems，每个IndexItem占20个字节，默认1个IndexFile有2000w个IndexItem

通过计算可得知1个Index文件写满后大小约401MB

➜  ll store/index
total 39104
-rw-r--r--  1 nisiyong  staff   401M Dec  5 00:57 20211204001412810

固定40个字节的IndexHeader结构如下：

顺序	字段名称	数据类型	字节数	字段说明
1	BeginTimestamp	Long	8	该索引文件内消息的最小存储时间
2	EndTimestamp	Long	8	该索引文件内消息的最大存储时间
3	BeginPhyoffset	Long	8	该索引文件内消息的最小CommitLog Offset
4	EndPhyoffset	Long	8	该索引文件内消息的最大CommitLog Offset
5	HashSlotCount	Int	4	该索引文件的Slot数量，默认500w个
6	Index	Int	4	该索引文件的IndexItem数量，默认2000w个

每个IndexItem的结构如下：

顺序	字段名称	数据类型	字节数	字段说明
1	HashCode	Int	4	消息Key字符串的HashCode
2	Phyoffset	Long	8	消息的ComimitLog Offset
3	Timediff	Int	4	与第一条消息的时间错差值，小于0该消息无效
4	PreIndexNo	Int	4	上一条消息的IndexItem的索引，出现Hash碰撞时，形成链表结构

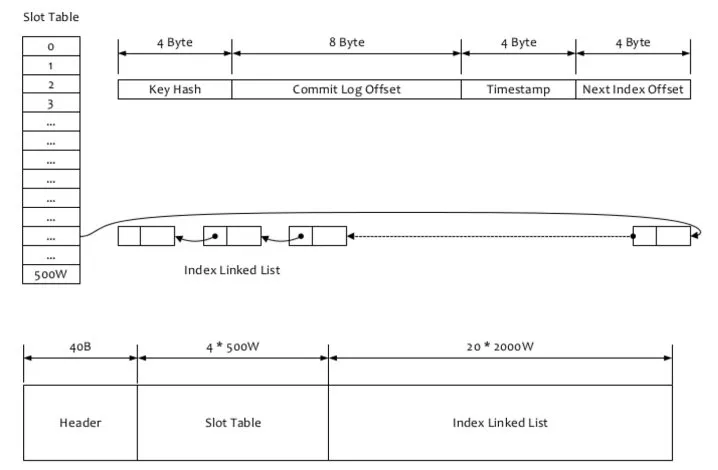

IndexFile存储过程简单说明下，结合下图重点关注以下几点：

每条消息的Key都能计算出一个4个字节Int类型的HashCode，通过该HashCod%500w得到slot的位置
每条消息的信息可以生成一个IndexItem，只要IndexItems有空间，就直接追加存放，并把该IndexItem的位置索引存放到对应的slot上
当出现hash碰撞时，新的IndexItem需要记录上一个slot的IndexItem位置，然后用新的IndexItem的位置覆盖到slot的位置

总结

至此RocketMQ消息在服务端的存储设计及相关数据结构已经介绍完毕，由于篇幅关系只介绍了消息生产写入的逻辑，而消费端如何消费读取消息，以及消费的进度位点没有详细介绍，这块大家可以结合store/config/consumerOffset.json文件内容进行了解，逻辑比较简单。总体来看，对存储的数据结构有较为清晰的了解对实际使用时帮助比较大，后续在学习一些复杂的中间件时先从总体关注其核心功能设计，再逐步去了解局部的功能逻辑。
